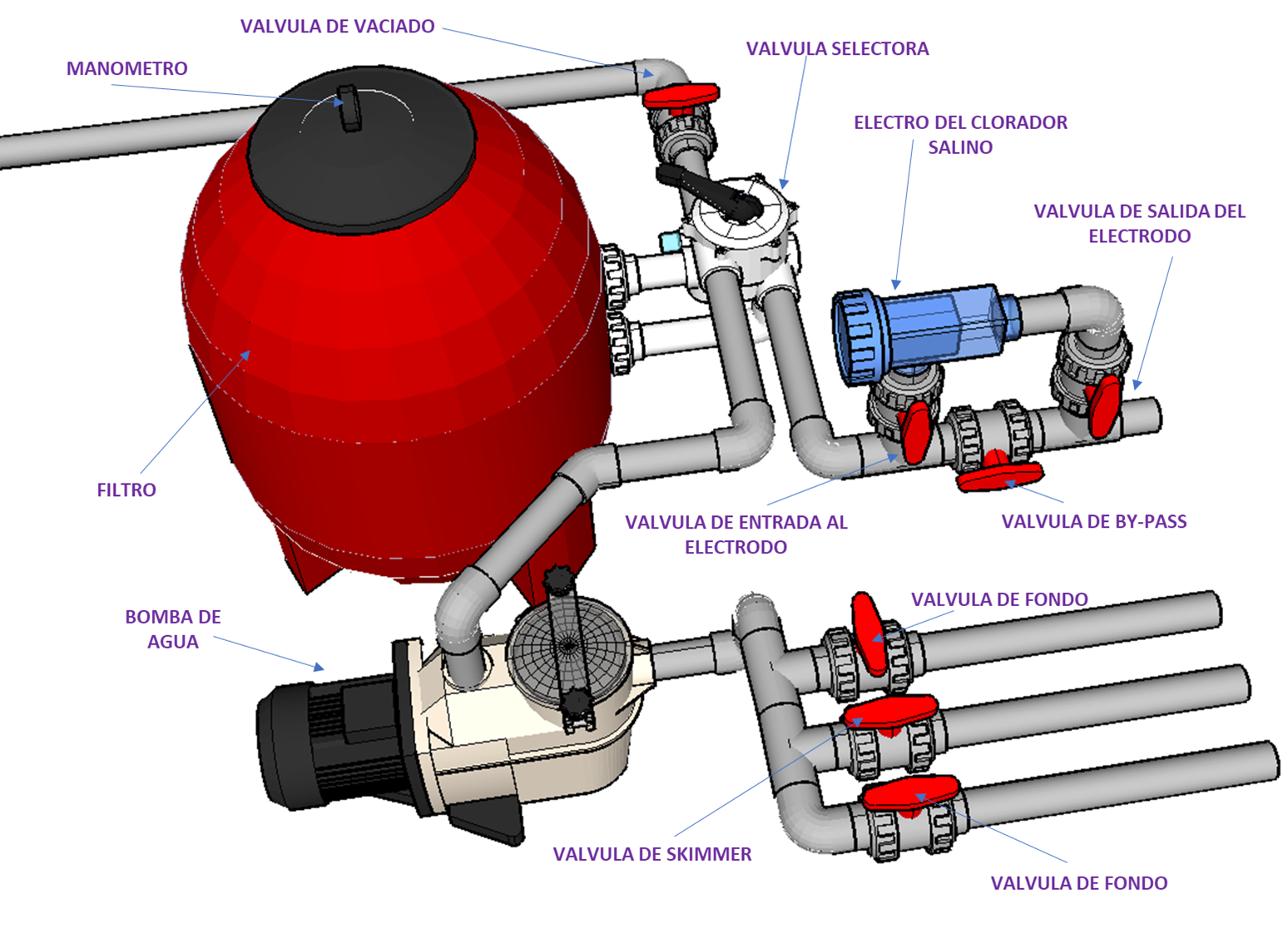

PARTES DE UNA DEPURADORA
COMPONENTES DE UNA DEPURADORA
BOMBA DE AGUA
Es un componente del equipo de depuración encargado de impulsar el agua de la piscina
FILTRO
Es el elemento encargado de retener las particulas de suciedad que estan disueltas en el agua de la piscina
VALVULA SELECTORA DE SEIS VIAS
Es un componente del equipo de depuración que conecta el filtro con la bomba de agua, la conduccion de desague y la conducción de salida de agua a la piscina.
Es el dispositivo encargado de seleccionar la función que debe de realizar el equipo de depuración en ese determinado momento, derivando el agua en un sentido u otro atraves de las distintas conducciones, su accionamiento puede ser manual o automatico.

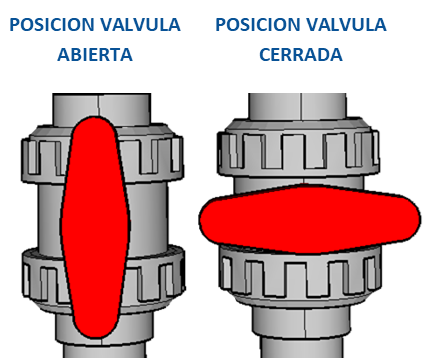

VALVULAS DE CORTE
- FONDO: Es la Valvula que da servicio a la aspiración a traves del sumidero de fondo.
- SKIMMER: Es la Valvula que da servicio a la aspiración a traves del Skimmer.
- LIMPIAFONDO: Es la Valvula que da servicio a la aspiración a traves del sumidero de fondo.
- DESAGUE: Es la Valvula que permite la salida del agua de la piscina hacia la arqueta de desague.
- IMPULSION / BY-PASS: El By-pass es un conjunto de 3 valvulas que debe de tener la instalacion cuando la depuradora esta equipada con un equipo de cloracion salina, su funcion consiste derivar el agua araves del electrodo del clorador salino o evitarlo cerrando el paso al mismo, en las instalaciones que carecen de equipo de cloracion salina unicamente existira una valvula en la conduccion de impulsion que permitira el retorno del agua a la piscina
¡¡IMPORTANTE !! LA MANIPULACION DE LAS VALVULAS DE CORTE Y VALVULA SELECTORA DEBE DE HACERSE SIEMPRE CON LA BOMBA APAGADA
EQUIPO DE CLORACION SALINA
Sistema de desinfeccion del agua de la piscina que utiliza la sal disuelta en el agua de la piscina como un medio para producir el desinfectante
MANUAL DE FUNCIONAMIENTO DE UNA DEPURADORA
| OPERACIONES | POSICIÓN DE LAS VÁLVULAS DE CORTE | POSICIÓN DE LA VÁLVULA SELECTORA | ||||
| FONDO | SKIMMER | LIMPIAFONDOS | IMPULSIÓN | DESAGUE | ||
| FILTRACION (operacion de funcionamiento habitual de la depuradora para el mantenimiento del agua) | ABIERTA 1/2 | ABIERTA | CERRADA | ABIERTA | CERRADA | FILTRACIÓN |
| LIMPIEZA DEL FONDO EN FILTRACIÓN (operacion de limpieza del fondo de una piscina mantenida) | CERRADA | CERRADA | ABIERTA | ABIERTA | CERRADA | FILTRACIÓN |
| LIMPIEZA DEL FONDO EN VACIADO (operacion de limpieza del fondo de una piscina con mucha suciedad o arranque de temporada) | CERRADA | CERRADA | ABIERTA | CERRADA | ABIERTA | DESAGUE |
| VACIADO DE PISCINA | ABIERTA | CERRADA | CERRADA | CERRADA | ABIERTA | VACIADO |
| RECIRCULACIÓN (operaciones de tratamientos quimicos que no deben de pasar por el filtro) | ABIERTA 1/2 | ABIERTA | CERRADA | ABIERTA | CERRADA | RECIRCULACION |
| LAVADO DE ARENAS (limpieza del filtro a contracorriente) | ABIERTA | CERRADA | CERRADA | CERRADA | ABIERTA | LAVADO |
| ENJUAGUE (despues de haber realizado un lavado de arenas) | ABIERTA | CERRADA | CERRADA | CERRADA | ABIERTA | ENJUAGUE |
| LIMPIEZA DEL PREFILTRO DE LA BOMBA (eliminacion de residuos gruesos retenidos en el prefiltro de la bomba) | CERRADA | CERRADA | CERRADA | CERRADA | CERRADA | CERRADO |
FILTRACION:
Estado de funcionamiento normal cuando la piscina esta en uso, se debe de verificar que el manómetro del filtro trabaje en la zona verde o amarilla sin llegar a la zona roja del mismo, en tal caso se debería de realizar un lavado de arenas a contracorriente.
LAVADO DE ARENAS: LIMPIEZA PERIODICA DE LAS ARENAS DEL FILTRO, CON EL FIN DE DESECHAR LOS RESIDUOS RETENIDOS EN EL FILTRO
Colocar las válvulas de corte y válvula selectora en las posiciones descritas en el esquema de funcionamiento de la depuradora y poner en funcionamiento la bomba de agua, observando que la mirilla de la válvula hasta que se vea transparente y parar la bomba para seguidamente realizar la operación de enjuague.
ENJUAGUE: ESTA OPERACIÓN SE UTILIZA PARA ELIMINAR LOS RESTOS DE RESIDUOS QUE NO HAYAN SIDO ELIMINADOS EN EL LAVADO DE ARENAS.
Colocar las válvulas de corte y válvula selectora en las posiciones descritas en el esquema de funcionamiento de la depuradora y poner en funcionamiento la bomba de agua, observando que la mirilla de la válvula hasta que se vea transparente y parar la bomba para seguidamente realizar la operación de filtración.
LIMPIEZA DE FONDO: OPERACIÓN DE LIMPIEZA DEL FONDO DEL VASO DE LA PISCINA EN FILTRACIÓN Y EN VACIADO.
- Introducir el carro limpia fondos en la piscina
- Sacar el aire del interior de la manguera del limpia fondos introduciendola verticalmente dentro del vaso de la piscina
- Introducir la boquilla dentro de la toma de aspiración de limpia fondos ubicada en la pared del vaso de la piscina
- Colocar las válvulas de corte y válvula selectora en las posiciones descritas en el esquema de funcionamiento de la depuradora y poner en funcionamiento la bomba de agua.
- Realizar barridos en la superficie del fondo del vaso de la piscina hasta haber eliminado toda la suciedad.
- Si se ha realizado esta operación con la posición de la válvula selectora en la posición de filtración, posteriormente se deberá de realizar un lavado de arenas
